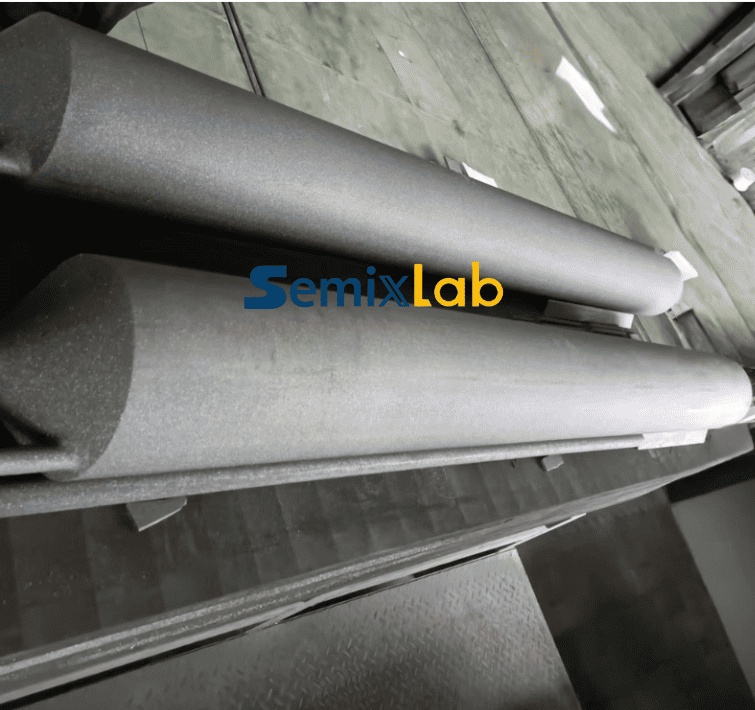

Piikarbidi-uunin putki

Semixlab tarjoaa erittäin puhtaita piikarbidiuuneja, puolijohdelaatuisia lämpökenttäratkaisuja 99.9999 %:n pinnoitteen puhtaudella ja täydellisen linjatoimituksen.

Ydinarvoehdotus

Tarjoaa kiekkojen valmistukselle nollapäästöisen lämpöympäristön: alustan piikarbidipuhtaus on 99.9 % + CVD-pinnoitteen puhtaus 99.9999 % yhdistettynä täydelliseen piikarbidista valmistettuun ulokepohjaiseen mela- ja kiekkovenejärjestelmään, jotta prosessikammiossa ei ole metallisaasteita.

Tuotteille erilaisia ​​nimiä:

Korkean lämpötilan piikarbidiputki; piikarbidiputki; erittäin puhdas piikarbidiputki; piikarbidiputki diffuusiouuniin; piikarbidiputki diffuusio- ja LPCVD-prosessiin; piikarbidiputki RTP:hen, piikarbidiputki hapetukseen

Perustiedot:

Materiaalin puhtaus: Perusmateriaali on piikarbidi, jonka puhtaus on yli 99.9 %, ja CVD-pinnoitteen jälkeinen puhtaus on yli 99.9999 % (6N-laatu).

Lämpöominaisuudet: Suurin käyttölämpötila 1650 ℃ (pitkäaikainen), lämpölaajenemiskerroin: 4.6 × 10⁻⁶/℃, tasaisuus vakiolämpötila-alueella: ±1.5 ℃ (1200 ℃);

Mekaaninen lujuus: Taivutuslujuus 450 MPa (huoneenlämmössä).

Tärkeimmät käyttötarkoitukset

Lämpökentän kantoaine

Luo vakaa ja tasainen lämpötilakenttä välillä 1200 ℃ - 1650 ℃ (lämpötilaero vakiolämpötilavyöhykkeellä on ≤±1.5 ℃)

Varmista prosessien, kuten diffuusion, hapettumisen ja hehkuttamisen, termodynaamiset olosuhteet.

Saastumisen eristyseste

Estää metalli-ionien (kuten Fe/Ni/Cu jne.) diffuusion erittäin puhtaiden materiaalien (kuten piikarbidin) läpi.

Estä prosessikaasujen ja ulkoisen ympäristön välinen ristikontaminaatio.

Prosessikaasukanava

Ohjaa tarkasti reaktiokaasujen (kuten O₂/N₂/SiH₄ jne.) virtaussuuntaa ja jakautumista

Saavuta tasaiset kaasufaasireaktiot kiekon pinnalla (kuten SiO₂-kasvu).

Aurinkosähköpinnoite: Tukee TOPCon/HJT-kennojen PECVD-prosessikiekkojen kuljetusta.

Sovellusskenaarioita

● Epitaksi

● Hapettuminen/diffuusio

● LPCVD/PECVD-prosessi

● III-V-yhdistepuolijohteiden hehkutus

Ratkaisuja alan kipupisteisiin

Ratkaisumme vastaavat asiakkaidemme kipupisteisiin:

1. Korkean lämpötilan prosessihiukkasten kontaminaatio: 6N-pinnoite estää epäpuhtauksien saostumisen.

SiC:n usein korvaaminen kvartsikomponenteissa lisää korroosionkestävyyttä 8 kertaa.

2. CTE-tasapainosuunnittelu lämpökenttäkomponenttien lämpölaajenemisen epäsuhdan varalta koko piikarbidimateriaalien sarjassa.

3. Kiekon takaosan metallikontaminaation ultrakiillotettu pintakäsittely (Ra 0.2 μm).

Komponenttien teknisten eritelmien keskeiset edut:

1. SiC-uuniputki - Perusmateriaalin puhtaus: 99.9 % sintrattua piikarbidia

▶ Lämpöshokkikestävyys kolminkertaistuu (nopea jäähdytys > 3 ℃)

Lämpölaajenemiskerroin on niinkin alhainen kuin 4.6 × 10⁻⁶/℃

Nanoskaalapinnoitus - 6N-laatuisen erittäin puhtaan piikarbidin (99.9999 %) CVD-pinnoitus

▶ Estää metallien, kuten Fe:n ja Ni:n, diffuusion

▶ Pinnan karheus Ra < 0.5 μm

2. SiC-kiekkovene - Yhteensopiva 12-tuumaisten kiekkojen kanssa

- Monikerroksinen kantava rakenne

▶ 100 %:n lämpösovitus uuniputkien kanssa

Kiekon kontaminaatioaste on alle 0.01 ppb

3. Kantava melajärjestelmä - isostaattinen grafiittisubstraatti + piikarbidipinnoite

- Automaattisen kohdistuksen tarkkuus ±0.1 mm

▶ Virumiskestävyys > 100,000 XNUMX kertaa

Lähetysvärähtely on alle 5 μm

Mullistavia teknologisia kohokohtia

Puhtauden vallankumous

Kaksitasoinen suojausjärjestelmä

Pohjakerros on 99.9 % piikarbidia → erittäin lujan rungon rakentamiseksi

Funktionaalisen kerroksen 6N-tason CVD-SiC muodostaa atomitason suljetun rakenteen
este

Epäpuhtauksien hallinta: Na/K < 0.1 ppm, raskasmetallit < 5 ppb, täyttää alle 28 nm:n prosessien vaatimukset

Järjestelmän synergiaetu

● Lämpökentän tasaisuus: Uunin putken + kiekkoveneen + melaterän kolminkertainen lämpökytkentä, lämpötilaero vakiolämpötilavyöhykkeellä (> 1200 ℃) on ≤±1.5 ℃

● Käyttöiän kaksinkertaistuminen: Koko ratkaisu pidentää käyttöikää 40 % hybridijärjestelmään verrattuna, ja MTBA ylittää 8,000 XNUMX tuntia
