TaC-päällysteinen grafiittilämmitin

Miksi valita Semixlab?

Semixlab voi toimittaa TaC-päällystettyjä grafiittilämmittimiä räätälöidyissä kokoissa ja spesifikaatioissa asiakkaiden erityisten laitemallien ja prosessivaatimusten perusteella. Ota meihin yhteyttä saadaksesi yksityiskohtaisen luettelon teknisistä parametreista, mukaan lukien, mutta ei rajoittuen:

- Mittatoleranssit

- Suurin käyttölämpötila

- Fysikaaliset ominaisuudet, kuten lämmönjohtavuus

- Grafiittilaadut ja puhtaus

- TaC-pinnoitteen paksuusalue ja tasaisuuskriteerit

Vielä tärkeämpää on, että Semixlabin lämmityselementit on valmistettu erittäin puhtaasta grafiittisubstraatista, joka on päällystetty tiheällä TaC (tantaalikarbidi) -pinnoitteella, joka tarjoaa erinomaisen lämmönjohtavuuden ja korkean lämpötilan stabiilisuuden. Käytämme grafiittimateriaaleja maailman kolmelta tunnetuimmalta toimittajalta, ja pitkäaikaisia ​​vakaita kumppaneitamme ovat SGL (Saksa), Toyo Tanso (Japani) ja Mersen (Ranska) varmistaaksemme, että tuotteillamme on erinomainen laadunvarmistus lähteestä lähtien. Samaan aikaan Semixlabin TaC-pinnoitusprosessi on alan johtavaa tasoa, ja sen tiheys, tarttuvuus ja korroosionkestävyys on varmistettu useilla prosessivalidointikierroksilla, ja sitä on käytetty laajalti huippuluokan piikarbidiepitaksiaalilaitteissa, joihin asiakkaat luottavat suuresti.

Ydinsovellus: Kriittinen lämmityspohja piikarbidiepitaksialaitteistossa

Semixlabin TaC-päällysteisillä grafiittilämmittimillä on ratkaiseva rooli piikarbidiepitaksialaitteistoissa. Niiden päätehtävänä on toimia lämmitysjärjestelmän pohjana, kantaen ja lämmittäen tasaisesti sen yläpuolella olevaa kiekkosuskeptoria.

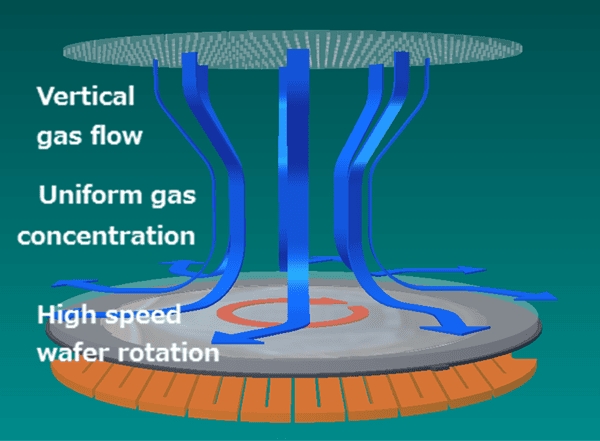

Rakennetasot: Tyypillisessä piikarbidiepitaksiaalikammiossa rakenne on yleensä seuraava:

1. TaC-päällysteinen grafiittilämmitin (Semixlab-tuote): Se sijaitsee pohjatasolla ja on tärkein lämmönlähde.

2. Kiekkosuskeptori: Lämmittimen päälle sijoitettu kiekkosuskeptori on myös yleensä valmistettu erittäin puhtaasta grafiitista tai muusta korkeita lämpötiloja kestävästä materiaalista ja se voi olla pinnoitettu. Sen tarkasti suunniteltuja uria käytetään piikarbidi-kiekkojen pitämiseen.

3. SiC-kiekot (Wafer): Ne asetetaan kantajalevylle ja toimivat epitaksiaalisen kerroksen lopullisen kasvun alustana.

Lämmitysprosessi ja haasteet:

1. Korkean lämpötilan vaatimukset: Piikarbidin epitaksiaalinen kasvu vaatii tyypillisesti erittäin korkeita lämpötiloja (tyypillisesti yli 1500 °C tai korkeampia) tehokkaan esiastekaasun hajoamisen ja korkealaatuisten, yksikiteisten piikarbidikerrosten muodostumisen varmistamiseksi kiekkojen pinnalle. Semixlabin lämmittimet perustuvat erittäin puhtaaseen ja lämmönjohtavaan grafiittiin, jotta vaaditut korkeat lämpötilat saavutetaan ja ylläpidetään nopeasti ja tasaisesti. Semixlabin lämmitin käyttää alustana erittäin puhdasta ja lämmönjohtavaa grafiittia, jotta vaadittu korkea lämpötila saavutetaan ja ylläpidetään nopeasti ja tasaisesti.

2. Yhdenmukaisuus on kriittistä: Lämmittimen pinnan lämpötilan tasaisuus vaikuttaa suoraan kantajalevyn lämpötilajakaumaan, mikä puolestaan ​​määrittää kasvunopeuden, epitaksiaalisen kerroksen paksuuden ja dopingpitoisuuden tasaisuuden kiekon jokaisessa pisteessä. Mikä tahansa lämpötilagradientti voi johtaa lisääntyneisiin vikoihin epitaksiaalisessa kerroksessa ja suurempaan vaihteluun laitteen suorituskyvyssä, ja Semixlab optimoi lämmittimen lämpökentän jakautumisen lämpötilavaihtelun minimoimiseksi hienostuneen suunnittelu- ja valmistusprosessin avulla.

3. Kemiallisen stabiilisuuden haasteet: Erittäin syövyttäviä kaasuja (esim. silaania, propaania, vetyä ja seostuskaasuja) johdetaan epitaksiaalisen prosessin läpi. Korkeissa lämpötiloissa nämä kaasut ovat erittäin aggressiivisia tavalliselle grafiitille, aiheuttaen ennenaikaisia ​​vaurioita grafiittikomponenteille ja vapauttaen hiilihiukkasia, jotka saastuttavat reaktiokammion ja kiekot, mikä vaikuttaa vakavasti epitaksiaalisen kerroksen laatuun ja laitteen saantoon.

Semixlab TaC -pinnoitusratkaisu ja sen edut:

Vastauksena näihin haasteisiin Semixlab käyttää edistynyttä tantaalikarbidi (TaC) -pinnoiteteknologiaa. TaC-pinnoite antaa grafiittilämmittimille erinomaisen suorituskyvyn:

1. Vähentynyt hiukkasten muodostuminen ja parempi saanto: Estämällä tehokkaasti grafiittisubstraatin eroosion ja liituuntumisen TaC-pinnoite vähentää hiukkasten lähdettä prosessikammiossa jo sen lähteellä. Estämällä tehokkaasti grafiittisubstraatin eroosion ja jauhautumisen TaC-pinnoite vähentää hiukkasten lähdettä prosessikammiossa jo sen lähteestä, mikä on ratkaisevan tärkeää korkealaatuisten, alhaisen vikatiheyden omaavien piikarbidiepitaksiaalikiekkojen tuotannossa ja vaikuttaa suoraan lopullisen laitteen saantoon.

2. Erinomainen kemiallinen inerttiys ja korroosionkestävyys: TaC-pinnoitteen erittäin korkea kemiallinen stabiilius ja alhainen höyrynpaine suojaavat grafiittisubstraattia reagoimasta prosessikaasujen kanssa korkeissa lämpötiloissa ja syövyttävissä ilmakehissä. Tämä vähentää merkittävästi lämmittimen eroosiosta johtuvaa hiukkaskontaminaatiota, varmistaa epitaksiaalisen kasvuympäristön puhtauden ja parantaa epitaksiaalisen kerroksen laatua ja laitteen luotettavuutta.

3. Prosessin vakaus ja toistettavuus: Vakaa ja pitkäikäinen lämmitin on perusta erien väliselle ja erän sisäiselle prosessin vakaudelle ja toistettavuudelle, minkä Semixlabin TaC-pinnoitetut grafiittilämmittimet tarjoavat tehden piikarbidiepitaksiaaliprosessistasi luotettavamman ja hallittavamman.

4. Pidempi käyttöikä ja pienemmät käyttökustannukset: TaC-pinnoitteen tiheys ja vahva tarttuvuus parantavat merkittävästi grafiittilämmittimen kestävyyttä ja pidentää sen käyttöikää vaativissa käyttöolosuhteissa. Tämä tarkoittaa lyhyempiä huoltoseisokkeja ja harvempia varaosien vaihtovälejä, mikä alentaa tehokkaasti asiakkaan kokonaiskustannuksia.

5. Erinomaisen lämmönjohtavuuden ylläpitäminen: Huolellisesti optimoitu TaC-pinnoitusprosessi tarjoaa erinomaisen suojan säilyttäen samalla mahdollisimman paljon erittäin puhtaan grafiittisubstraatin erinomaisen lämmönjohtavuuden. Tämä varmistaa, että lämpö siirtyy tehokkaasti ja tasaisesti kiekkojen kantoalustaan ​​ja sen yläpuolella oleviin kiekkoihin tarkan lämpötilan säätöä varten.
